拉钉的重要性您知道吗?

2021-11-13

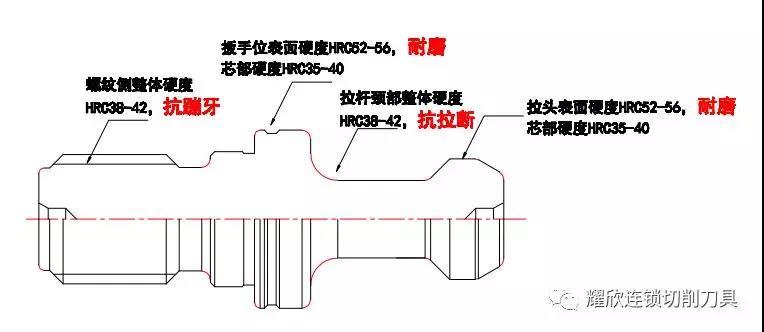

拉钉是机床与刀具之间连接的重要部件。要求极高的精度、刚性、可靠性。



低质量的拉钉不仅影响机床的性能甚至成为安全隐患。拉钉一旦出问题就可能造成机床和工件的损坏,甚至人身伤害。

您需要了解的:

温馨提示:

①全世界众多机床品牌,拉钉各有不同,认真了解各关键数据。



图片品牌机床附带的说明书里面都有拉钉的详细数据。

图片定期更换拉钉对机床拉爪的寿命和刀柄的精度有保护作用。

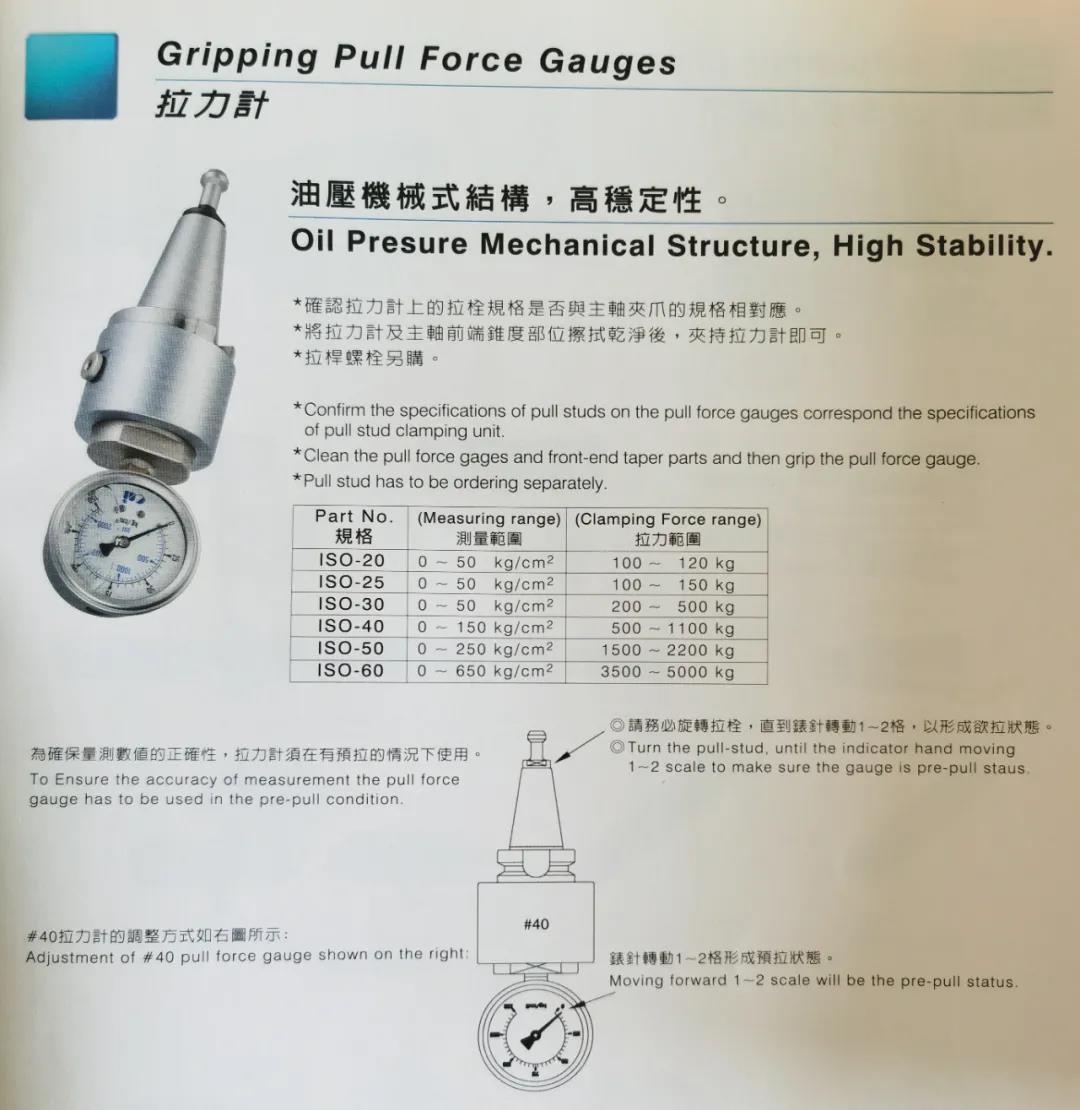

图片新机出厂拉力设置已经完成,更换拉爪和修磨机床主轴后建议重新检测拉爪的拉力。



特别提示:

日本法兰克“小黄机”配刀柄时的注意事项:



❶7:24锥面接触面高度从法兰计算只有40-2=38;

❷机器的拉爪拉力比一般机器更大,正常BT30拉力是300kg,小黄机是400~450kg.

因此,对"同轴度"要求更高



首先“拉钉”的要求,

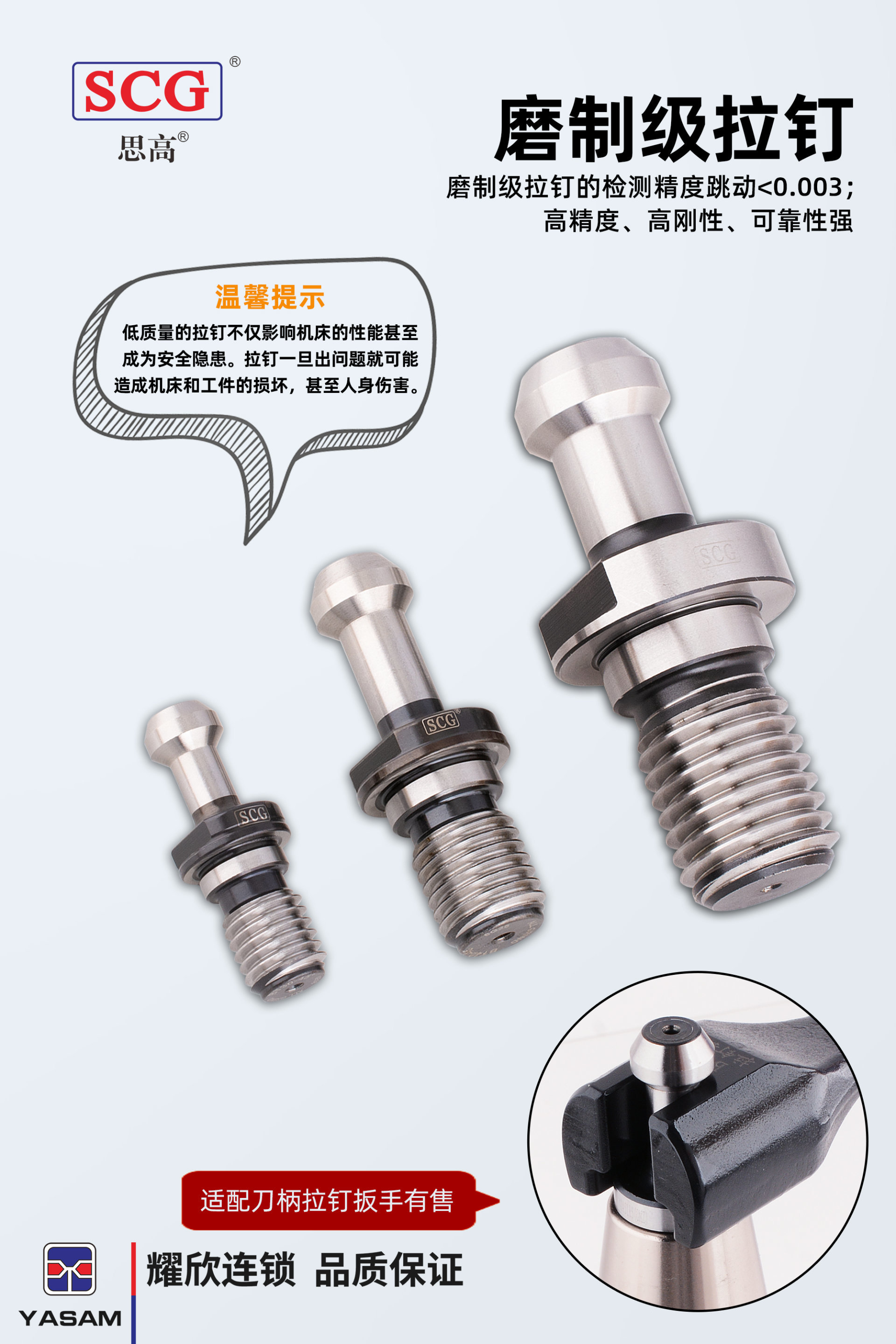

建议配置“磨制级”拉钉,磨制级拉钉的检测精度跳动<0.003,而普通级拉钉的跳动精度<0.03,更大的拉力只会将刀柄拉的更偏,导致跳动大;



其次,是“夹头”的精度

建议配置“UP”级,高转速情况下,跳动会严重影响刀具寿命。
