浏览量
产品名称

西杰仕CGS--500系列合金刀

所属分类
没有此类产品
产品描述

畅销品--12年

产品品牌西杰仕 CGS



--长刀之“标准刃长”

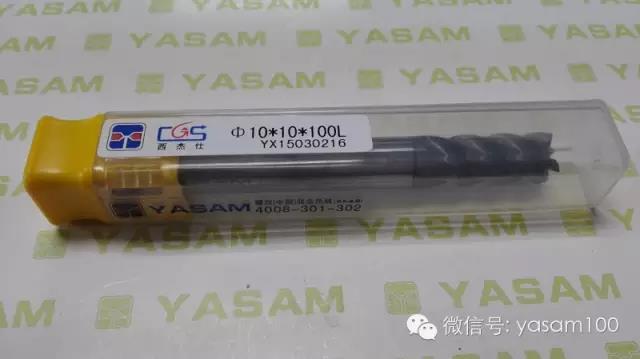

西杰仕CGS--500系列合金刀

产品特点

①:德国原材料K45+瑞士涂层ALCRONA-PRO.

②: 加工硬度HRC60度之内。(实际测试加工硬度为HRC63之内)。

③:45度螺旋角,更高的耐磨性,适合高速,高硬度加工。

④:应用范围:耐腐蚀,耐热钢,不锈钢,钛合金,非铁合金。

⑤:Co13%,WC87%,抗折力大于3900.

⑥:库存:标准刀,加长刀,圆鼻刀,深沟刀 4个系列。



⑦:包装盒:西杰仕 CGS--500系列专用包装盒,“黄色凹形盖”由“耀欣”设计制造,商标均获得国家认证,为保障您的权益,请正确选择购货渠道

上市新规格

中长刀之“标准刃长”=刃径的2.5倍

❶4*10刃长*4*75L*4T

❷6*15刃长*6*75L*4T

❸8*20刃长*8*75L*4T



❹8*20刃长*8*100L*4T

❺10*25刃长*10*100L*4T

❻12*30刃长*12*100L*4T



❼6R0.5*15*6*75L*4T

❽8R0.5*20*8*75L*4T

❾10R0.5*25*10*100L*4T

❿12R0.5*30*12*100L*4T

温馨提示

❶标准刃长计算举例:

刃径为8,刃长=8*2.5倍=20mm



❷加长刀采用标准刃长,以满足客户加工“高刚性”的需求,深腔加工时,应更多考虑刀具的刚性,次要考虑加工的方便性,没有刚性的保证,加工易出现“过切”现象,导致报废工件,所以深腔加工,编程师傅首要考虑“刀具的刚性”是否够!



库存 加长刃

①6*18刃长*6*75L

②8*24**8*75L

③6*24**6*100L

④10*30*10*100L

⑤12*45*12*100L



库存 超长刃

⑴8*35*8*100L

10*40*10*100L

⑶12*50刃长*12*100L

加工案例参数

案例一

机床:斗山850

材料H13、HRC48



8R0.5*6*60L

转速N=3000,进给Vf=1000,下刀量Ap=0.2



6R0.5

转速N=3500,进给Vf=1000,下刀量Ap=0.2



R3

转速N=3200,进给Vf=1000,下刀量Ap=0.1-0.15



R2

转速N=4000,进给Vf=800,下刀量Ap=0.1



案例二

机床:协鸿1580

材料8418、HRC46-48



10R0.5

转速N=1500,进给Vf=2000,下刀量Ap=0.2-0.35



8R0.5

转速N=1500,进给Vf=1500 下刀量Ap=0.2



6R0.5

转速N=1500,进给Vf=1500,下刀量Ap=0.1-0.2



4R0.5

转速N=1500,进给Vf=1500, 下刀量Ap=0.1



案例三

机床:协鸿1370

材料H13、HRC48



12R0.5

转速N=2500 ,进给Vf=2000 ,下刀量Ap=0.2





10R0.5

转速N=3000,进给Vf=2000 ,下刀量Ap=0.2



8R0.5

转速N=3500,进给vf=2000,下刀量Ap=1.5



6R0.5

转速N=4200 ,进给Vf=2000 ,下刀量Ap=0.1
