产品名称

「4-R4.5快进给」-SD556第三代快进给

所属分类
没有此类产品
产品描述



产品品牌山柯高博SCGO



2016,人工、租金等已经快速飙升!



您的CNC加工模式是否仍然停留在10年前?



......



耀欣企业愿景:让机器更高效



通常所讲的帮助客户提高加工效率,是由什么决定的?

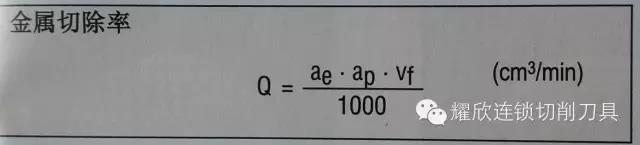

由公式看出:进给Vf、切深Ap、切宽Ae 共同决定加工效率



金属切除率=每分钟切削多少立方厘米的铁屑.



耀欣YASAM”不断推出新产品,以帮助客户提高加工效率,降低企业经营成本,增加竞争力!



加工中的振刀原因

径向力过大--降低切削速度,降低进给、降低切深...

刀杆刚性不足--选择ALC锁牙式刀柄、内水冷刀杆、钨钢刀杆...



粗加工还可以选择“快进给系列”!

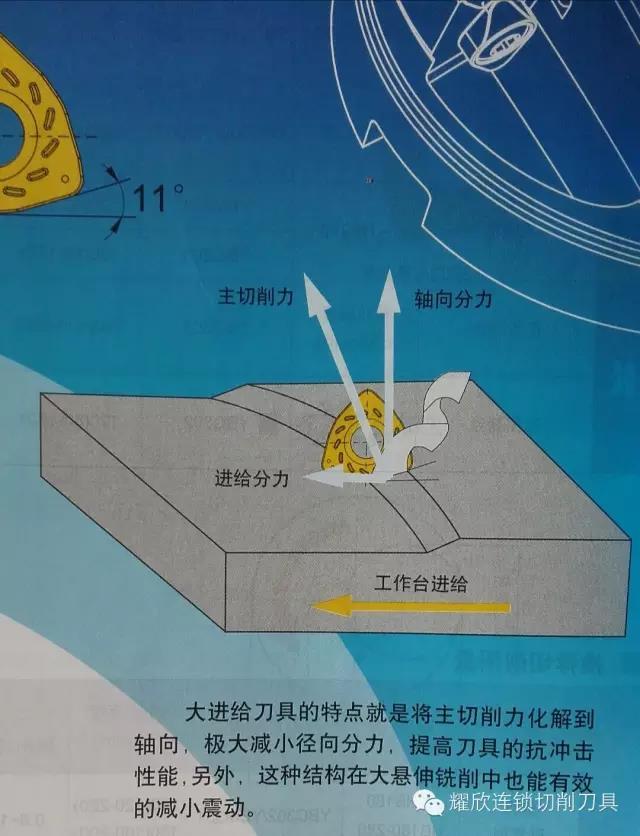

--快进给的力学分析

快进给的发展

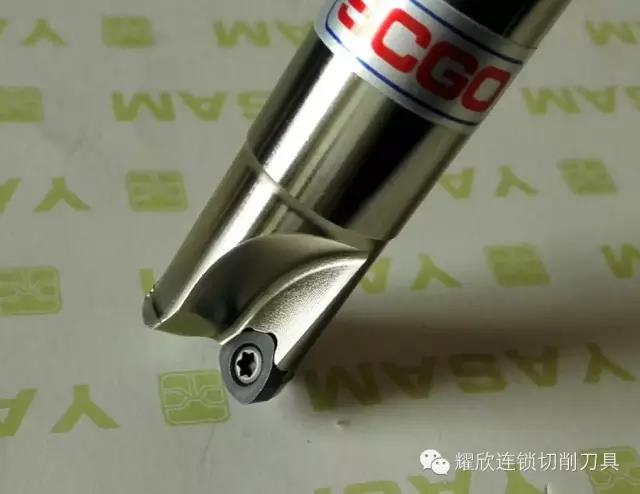

一:第一代快进给2-R2(=ASR)

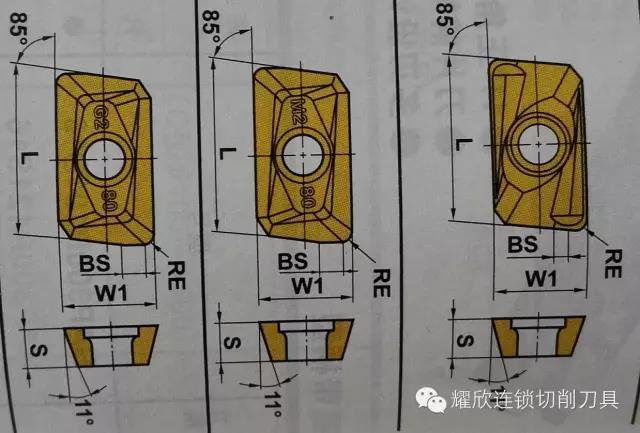

1135与EP06的对比图

1135的主切削力在“径向”,属于“刀尖雕铣”,所以又名“一点刀”,修光刃BS=1.2



06的主切削力在“轴向”,所以可实现快进给;

产品特点

1:高效首选

Vc:300-600,Fz=0.2-1.0,Ap=0.4-1.5

2:刀片材质

GP2015黑色--一般模具钢&铸铁.






GP2025褐色--高硬度材料.




3:应用工况:清角、模胚厂中光、铣槽等

4:清角效率是1135R0.8的2倍以上.



刀杆命名规则

EP318-2021*C20*160L*3T



EP318-系列号

20-编程近似R角R2.0

21-刀具直径D21

C20-柄径

160L-刀杆长度

3T-刃数

S-内水冷系列



产品规格:(2015-2016资料-C21)

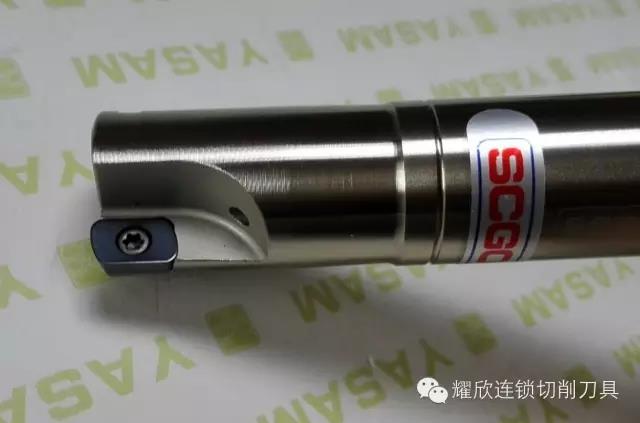

一:刀杆

EP318-2016*C16*160L-2T

EP318-2017*C16*120L-2T

EP318-2017*C16*160L-2T

EP318S-2017*C16*160L-2T

EP318-2017*C16*200L-2T



EP318-2020*C20*160L-2T

EP318-2021*C20*120L-2T

EP318S-2021*C20*160L-2T

EP318-2021*C20*160L-3T

EP318-2021*C20*200L-2T

EP318-2021*C20*200L-3T



EP318-2025*C25*160L-3T

EP318-2025*C25*200L-3T

EP318-2026*C25*160L-4T

EP318-2026*C25*200L-2T

EP318-2026*C25*200L-3T

EP318-2026*C25*200L-4T



EP318-2030*C25*160L-4T

EP318-2030*C25*200L-3T

EP318-2030*C25*250L-4T



EP318-2032*C25*160L-4T

EP318-2033*C25*160L-4T

EP318-2033*C32*200L-3T

EP318-2033*C32*200L-4T

EP318-2035*C32*250L-4T



二:刀盘

EP318-2050-22-6T

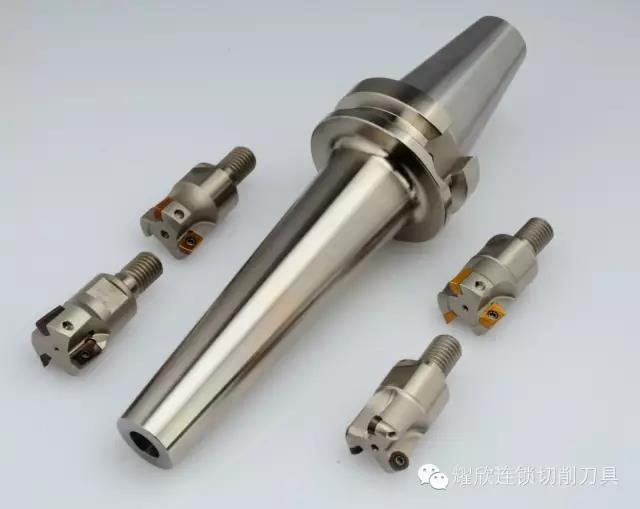

三:ALC锁牙式铣刀头

❶EP318-16*2T-M8

❷EP318-17*2T-M8

❸EP318-20*2T-M10

❹EP318-21*2T-M10

❺EP318-25*3T-M12

❻EP318-26*3T-M12

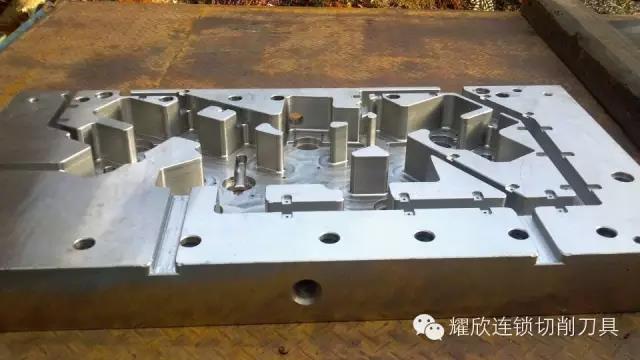

加工案例:(下面工件如果用1135R0.8开粗,要多少时间

2-R2升级:



▶3-R2=3个角R2,旋转使用3次!

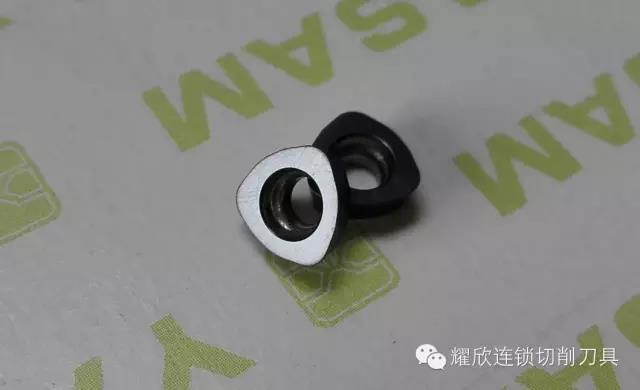

①WDNW06T215ZEER-PM GP2015

品特点

1:相对于2-R2快进给,3-R2更具性价比,多出一个角;

2:编程近似R角=R2,切深Ap=0.2~0.8

3:Vc=200~300,Fz=0.3~0.8

4:适合加工:一般钢件P淬火钢P(HRC40-50)铸铁K

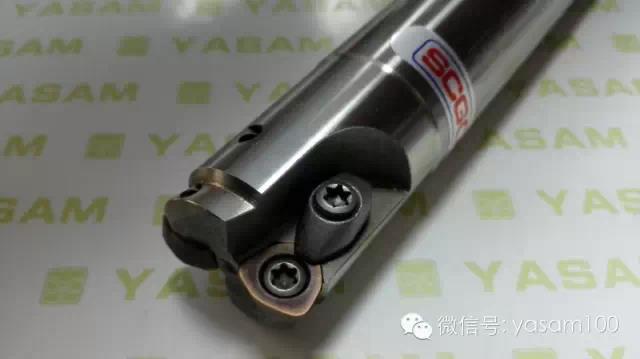

刀杆规格

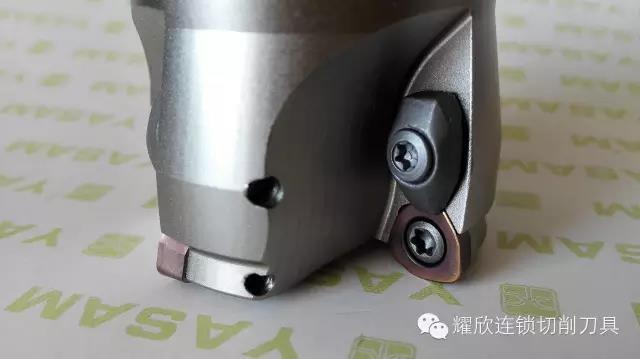

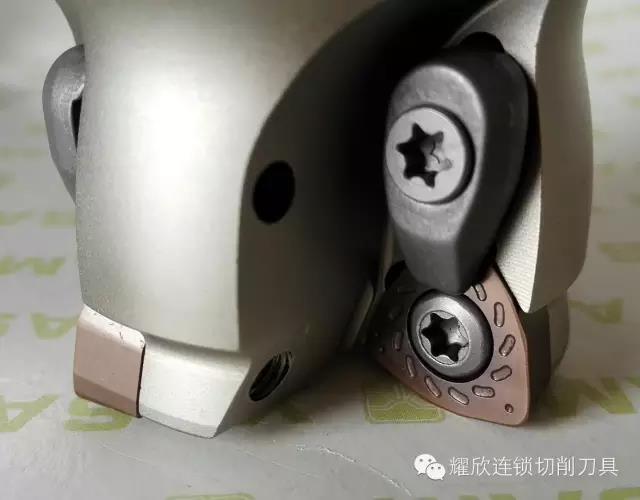

WD278-0617*C16*150L-2T在库

WD278-0621*C20*150L-2T

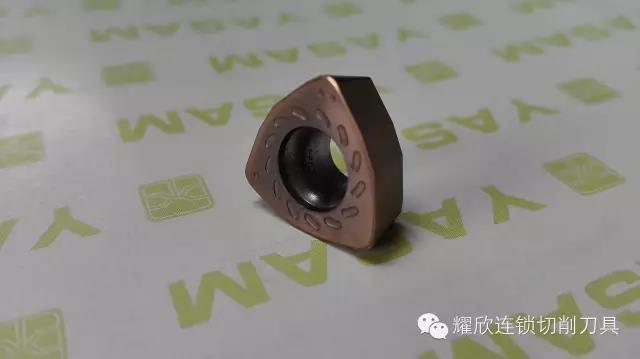

②WPMW080615ZPR-PH GP3035



产品特点

1:快进给,编程近似R角=2.0

2:加工参数:

Ap:0.5~1.5,Vc:80~250,Fz:0.5~2.0

3:适合加工:钢件P 也适合一般不锈钢M 铸铁K



产品规格

WP635-0850-22*4T

WP635-0863-22*4T



第二代快进给WD** (三菱AJX=日立ASRT)

--使用3个角=3-R3

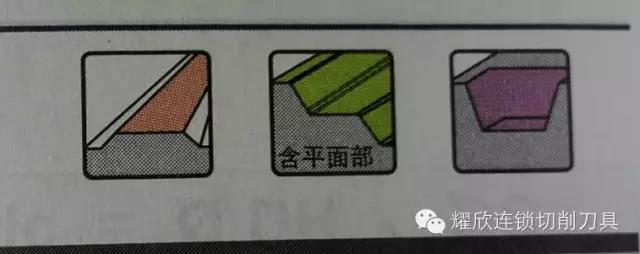

适合以下“粗加工”工况

平面加工型腔加工曲面加工

在库刀片型号

❶:WDNW09T320ZDSR-XH  GP2025

❷:WDNW120420ZDSR-XH  GP2025

❸:WDNW140520ZDSR-XH  GP2025



★XH为断屑槽代号--多功能重切断屑槽

耀欣YASAM"断屑槽"编制说明



第一个字母表示‘被加工材料'

=多功能,其它按照ISO应用范围(P M K S N H)



第二个字母表示‘加工工序'

H=重载(粗加工)

L=轻型切削(精加工)

M=中等切削(半精加工)



刀片特点

①:快进给系列,编程近似R角=R3.

②:切深Ap=0.5~2.0,Fz=0.6~1.5,Vc=80~220.

③:适合加工:钢件P,及一般不锈钢M和铸铁K的加工.



代杰DIJET款R3 (WD556=SKS-080520)50/63/80

三:第三代快进给:R4.5(日立ASRF*40**R)

--超高性价比,使用4个角.编程R角:R4.5

(也有编程R4/R5的,余量不一样)



在库刀片型号:

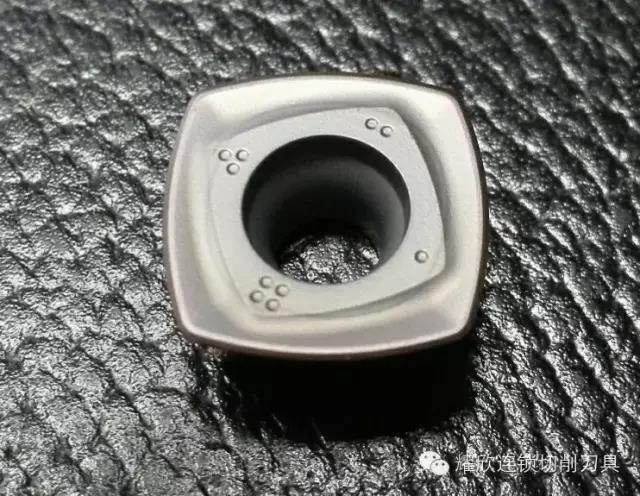

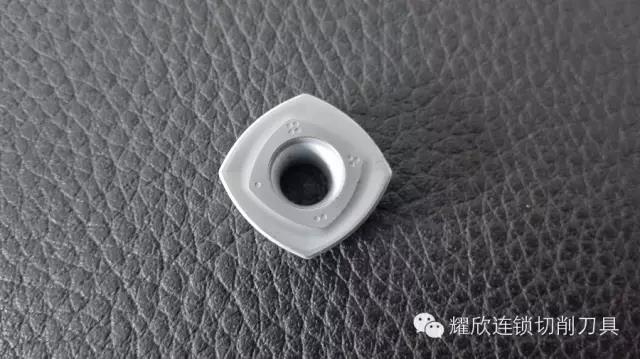

SDMT1205ZDTN-PH GP2025 黑色

SDMT1205ZDTN-XH GX2030 淡紫色



产品特点

1:切削速度Vc:GP2025/GX2030

Vc:90-200  Fz=0.6-1.5  Ap=0.8-2.0

Vc:90-140  Fz=0.6-1.0  Ap=0.8-2.0

Vc:150-200  Fz=0.8-1.5  Ap=0.8-2.0



GX2030

Vc:30-60  Fz=0.15-0.4



H Vc:60-100  Fz=0.1-0.3

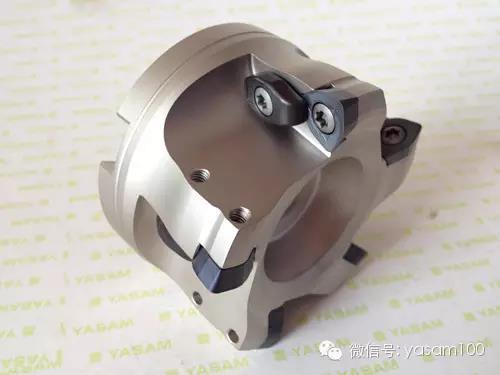

刀盘规格:SCGO-SD556-50/63-22-4T

刀盘配件

刀片螺丝:12960-M4*10*D5.7*T15(262-142)

压板:CM4-141

刀具配件与日立Hitachi互换



四:第4代超级快进给12-R3 即将上市
